Hydraulische belastingen

Hydraulische belastingen zijn belastingen op de waterkering als gevolg van de lokale waterstand en bijbehorende golven. Deze kunnen bepaald worden met de software van het Beoordelings- en Ontwerpinstrumentarium (BOI).

Op deze pagina

Documenten en downloadformulier

Informatie over de beschikbaarheid en planning van databases vind u in de BOI-nieuwsbrief.

Overzichtskaart watersystemen

De watersystemen zijn in onderstaande overzichtskaart weergegeven en zijn geordend op basis van keuzen van de belastingmodellen in de software.

Kaart van Nederland getiteld Watersysteemindeling BOI2023 Beoordelen Databases Hydraulische belastingen waarop aangegeven de dijktrajecten volgens de legenda in bruin IJssel-Vechtdelta, in rood Kust harde keringen, in lichtgroen Kust zandige keringen, in donderblauw Maas, in geel Meren, in paars Oosterschelde, in blauw-groen Rijn-Maasmonding en in oranje Rijntakken.. Onderaan de kaart staat een disclaimertekst: De ligging van de overgangen tussen de Rijntakken en Maas en de Rijn-Maasmonding is nog indicatief. De definitieve ligging wordt nog met analyses binnen BOI2023 onderbouwd in het najar van 2026. Versie juli 2026.
Watersysteemindeling

Overzicht regio's en belastingmodellen

Overzicht regio's (met nummering zoals deze in Hydra-Ring wordt gehanteerd):
1. Bovenrijn 9 Waddenzee oost 17. Europoort
2. Bovenmaas 10. Waddenzee west

18. Bovenmaas HK (Limburg)
3. Benedenrijn 11. Hollandse kust (vervallen) 19. Grevelingenmeer
4. Benedenmaas 12. Hollandse kust midden 20. Veluwerandmeren
5. IJsseldelta 13. Hollandse kust zuid 21. Volkerak-Zoommeer
6. Vechtdelta 14. Oosterschelde 22. Hollandse IJssel
7. IJsselmeer 15. Westerschelde -
8. Markermeer 16. Duinen -

Belastingmodel Regio's Wind Afvoer Meerpeil Zeewater-stand Stormvloedkering
Overzicht belastingmodellen met bijbehorende regio’s en type basisstochasten
Bovenrivieren 1,2,18 x x - - -
Benedenrivieren 3,4,17 x x - x Europoort
Hollandsche IJssel 22 x x - x

Europoort

Hollandse IJssel
Volkerak-Zoommeer 21 x x x x Europoort
IJssel- en Vechtdelta 5,6 x x x - Ramspol
Merengebied 7,8,19,20 x - x - -
Oosterschelde 14 x - - x Oosterschelde kering
Kust (dijken) 9,10,11,12,13,15 x - - x -
Duinen 16 - - - x -

Stacks hydraulische belastingen

In de stack (toegang via het downloadformulier) zijn de databases geordend in 3 categorieën, voor de beoordeling, voor het ontwerp of als maatwerk bij de beoordeling of het ontwerp en voor andere processen.

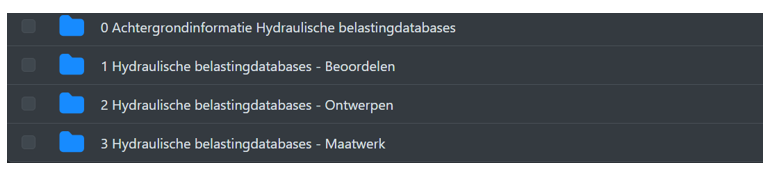

Schermafbeelding van de database met icoontjes van blauwe mapjes genummerd 0 tot en met 4 over hydraulische belastingdatabases (0 Achtergrond informatie, 1 Beoordelen, 2 Ontwerpen en 3 Maatwerk.
Figuur 1 Overzicht van de stack voor hydraulische belastingen

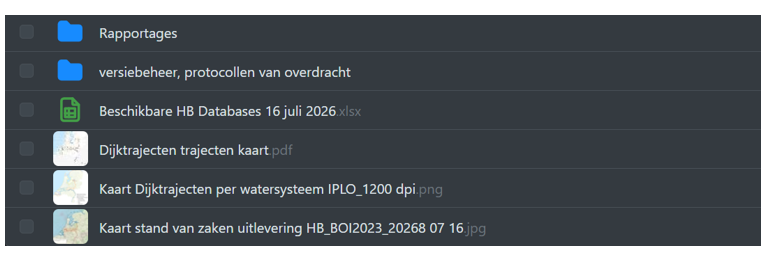

Schermafbeelding van de map 0 met 2 blauwe mapjes Rapportages en versiebeheer, protocollen van overdracht een groen documenticoon Beschikbare HB Databases 16 juli 2026 en 3 kaarticonen Dijktrajecten trajecten kaart, Kaart Dijktrajecten per watersysteem IPLO_1200 dpi,png en Kaart stand van zaken uitlevering HB_BOI2023_20268 07 16.jpg
Figuur 2 Overzicht van de map 0 Achtergrondinformatie op de stack met hydraulische belastingen

De map achtergrondinformatie op de stack bevat alle rapporten die gaan over de productie en controle van de hydraulische databases van BOI en meta-informatie over de database.
