BWL 2011.05 - mestopslagloods met chemisch luchtwassysteem 70% ammoniakemissiereductie

Systeembeschrijving van een mestopslagloods met chemisch luchtwassysteem met 70% ammoniakemissiereductie.

Versienummer: BWL 2011.05 van oktober 2011.

Additionele techniek voor opfokhennen en -hanen van legrassen, legkippen en (groot-)ouderdieren van legrassen, (groot-) ouderdieren van vleeskuikens, vleeskuikens

Op deze pagina

Emissiefactoren

opfokleghennen en vleeskuikens: 0,009 kg NH₃ per dierplaats per jaar
legkippen en (groot)ouderdieren van vleeskuikens: 0,015 kg NH₃ per dierplaats per jaar

Werkingsprincipe

In de mestopslagloods wordt de mest van de mestbanden uit het dierenverblijf opgeslagen. De ammoniakemissie wordt beperkt door de ventilatielucht uit de mestopslagloods te behandelen in een chemisch luchtwassysteem. Via een mechanisch ventilatiesysteem wordt de lucht uit de loods naar een luchtwassysteem geleid om te worden gereinigd. Voor een beschrijving van het werkingsprincipe van een chemisch luchtwassysteem wordt verwezen naar de systeembeschrijving van het chemische luchtwassysteem. Om het chemisch luchtwassysteem zijn werk goed te kunnen laten doen, moet er altijd aanbod van ammoniak zijn naar de luchtwasser. Dit wordt bereikt door ervoor te zorgen dat er altijd mest in de mestopslagloods aanwezig is.

Uitvoering van het systeem: bouwkundig

1. Mestopslagloods

Gesloten loods met een duidelijke luchtinlaat en een luchtuitlaat.

Uitvoering van het systeem: technisch

1. Ventilatie

De mestopslagloods is voorzien van een mechanisch ventilatiesysteem.
Het ventilatiesysteem in de mestopslagloods moet gescheiden zijn van het ventilatiesysteem in het dierenverblijf.

2. Registratieapparatuur

De volgende registratieapparatuur moet aanwezig zijn:

apparatuur voor het registreren van het aanstaan van de ventilatie (urenteller, kWh-meter, toerenteller of meetventilator)
apparatuur voor het meten van de capaciteit van de ventilatie

3. Luchtwassysteem

Aan de luchtuitlaat van de mestopslagloods is een chemisch luchtwassysteem met 70% ammoniakemissiereductie gekoppeld.
Zie de systeembeschrijving van het chemisch luchtwassysteem met 70% ammoniakemissiereductie voor de technische eisen aan het luchtwassysteem.

Gebruik van het systeem

a. Ventilatie

De lucht uit de mestopslagloods mag alleen via het chemisch luchtwassysteem de loods verlaten. Dit geldt ook tijdens het afvoeren van mest uit de loods.
De maximale capaciteit van de ventilatie is minimaal gelijk aan 4 keer de inhoud van de mestopslagloods.
De aangevoerde lucht naar de mestopslagloods is buitenlucht.

b. Minimale hoeveelheid mest

In de mestopslagloods is minimaal een hoeveelheid mest aanwezig, die ongeveer overeenkomt met de hoeveelheid mest van het 1 keer afdraaien van alle mestbanden in het dierenverblijf waarvan de mest in de mestopslagloods wordt opgeslagen.

c. Registratie

Voor de controle op de werking van het ventilatiesysteem in de mestopslagloods moeten de volgende gegevens automatisch worden geregistreerd:
- het aanstaan van de ventilatie
- de capaciteit van de ventilatie
Van de geregistreerde waarden moet tijdens de controle een uitdraai van de huidige en vorige productieperiode opvraagbaar zijn.

d. Luchtwassysteem

Zie de systeembeschrijving van het chemisch luchtwassysteem met 70% ammoniakemissiereductie voor de eisen aan het gebruik van het luchtwassysteem.

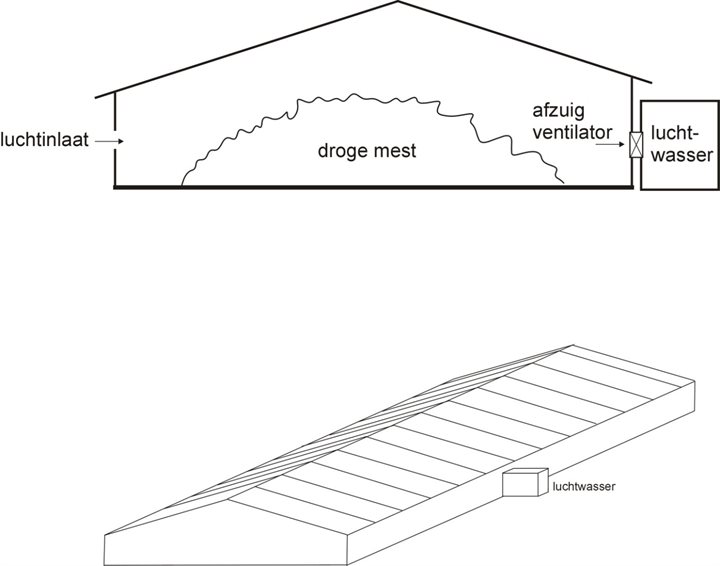

Afbeelding

BWL 2011.04 - zie de beschrijving onder de afbeelding.

Beschrijving van de afbeelding

Bovenste afbeelding: doorsnede van de mestopslagloods

Deze tekening laat een zijaanzicht zien, alsof je een stuk uit het gebouw hebt gesneden en van opzij kijkt. De afbeelding toont de binnenkant van de mestopslagloods en hoe de lucht wordt afgevoerd.

Wat te zien is van links naar rechts:

Luchtinlaat (links):
- Helemaal links zie je een opening met een pijl die naar binnen wijst.
- De tekst bij de pijl is: 'luchtinlaat'.
- Dit geeft aan dat frisse buitenlucht de loods in komt via deze opening.
Droge mest (midden):
- In het midden van het gebouw ligt een berg droge mest.
- De mest is met een golvende lijn getekend.
- De tekst 'droge mest' staat boven deze berg.
Afzuigventilator (rechts):
- Aan de rechterkant van de loods zit een ventilator.
- Er wijst een pijl van links naar rechts door de ventilator heen.
- De tekst bij deze ventilator is: 'afzuigventilator'.
- De pijl geeft aan dat de lucht naar buiten wordt gezogen.
Luchtwasser (helemaal rechts):
- Buiten de loods, aan de rechterkant, is een rechthoekige kast.
- Hierin zit het chemische luchtwassysteem.
- De lucht gaat via de ventilator naar deze kast.
- De tekst bij deze kast is: 'luchtwasser'.

Onderste afbeelding: perspectief van bovenaf

Deze tekening laat de mestopslagloods van schuin boven zien, alsof je in een hoekje van het dak kijkt.

Wat te zien is:

De loods is een langwerpig gebouw met een schuin dak.
Het dak bestaat uit meerdere panelen die evenwijdig aan elkaar liggen.
Aan de rechterkant van de loods is een klein blokje aan de buitenkant bevestigd.
Bij dit blokje staat de tekst: 'luchtwasser'.
Dit blokje stelt het chemische luchtwassysteem voor, dat buiten de loods staat.
In deze tekening zijn geen pijlen te zien.

Vorige versie

Niet van toepassing.
